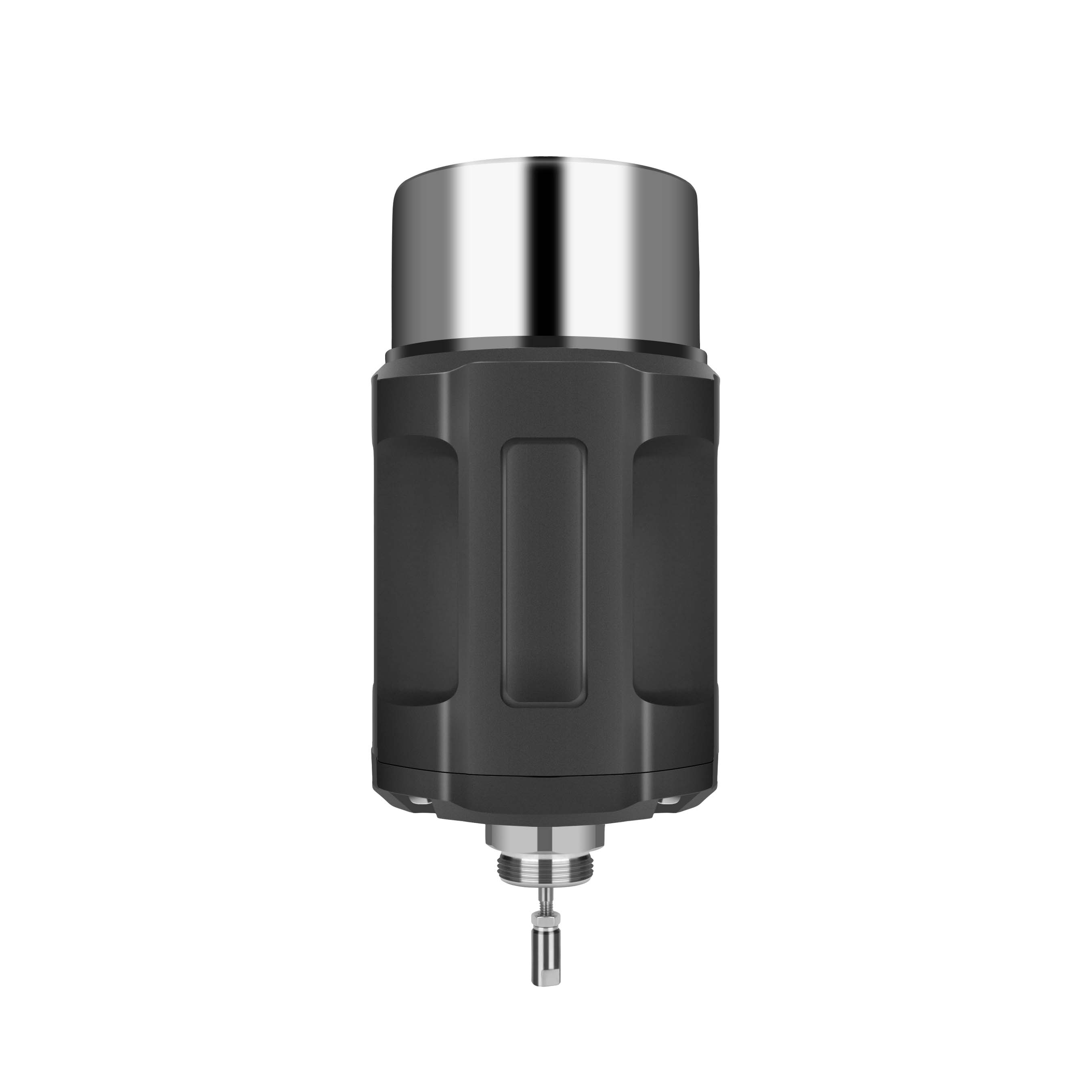

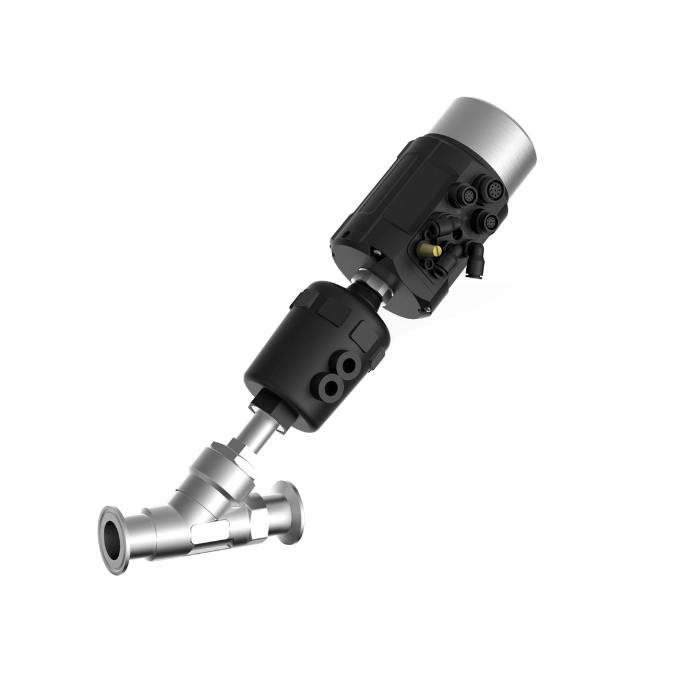

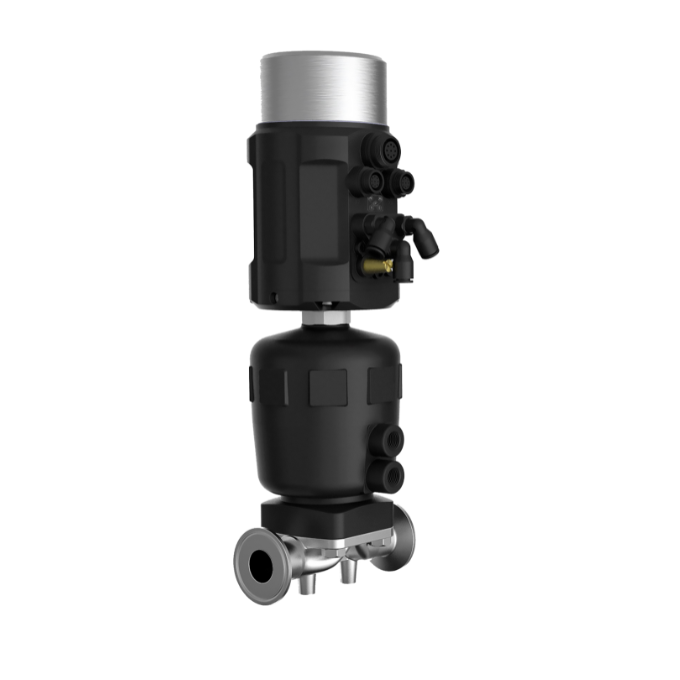

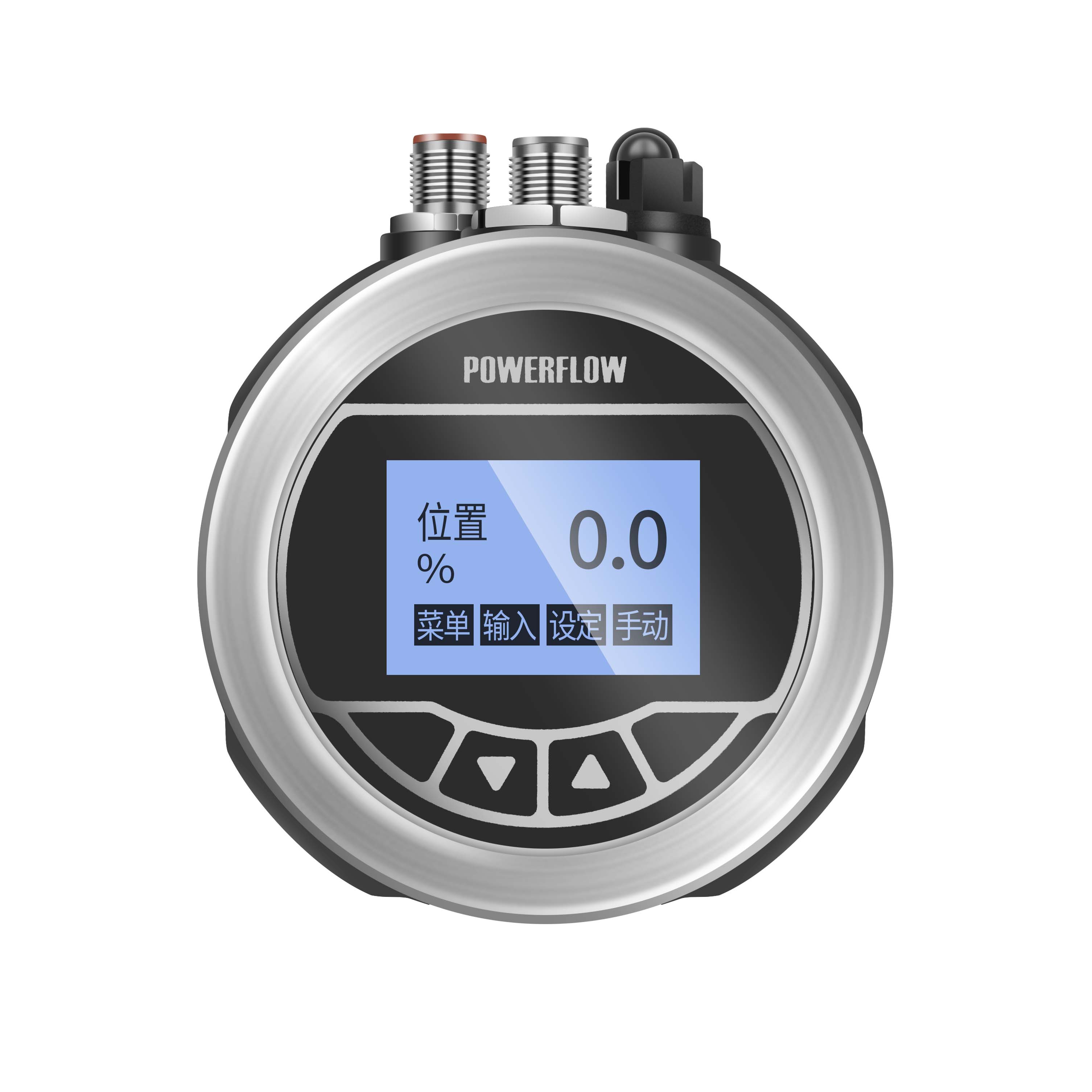

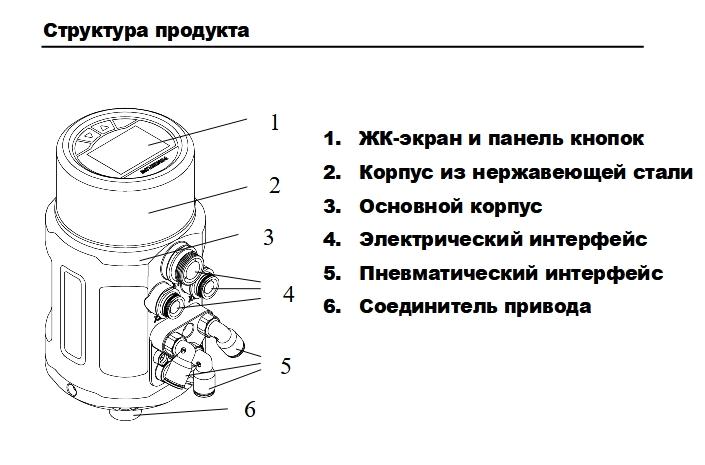

Позиционер серии 1600 предназначен для встроенных пневматических регулирующих клапанов, особенно подходит для клапанов с угловым седлом и мембранных клапанов.
Продукт прост в эксплуатации и обладает широкими программными функциями.
Им можно легко управлять с помощью ЖК-дисплея и клавиатуры.
Позиционер быстро и точно регулирует положение клапана, определяя сигнал датчика положения.
Без функции управления технологическим процессом（1600）

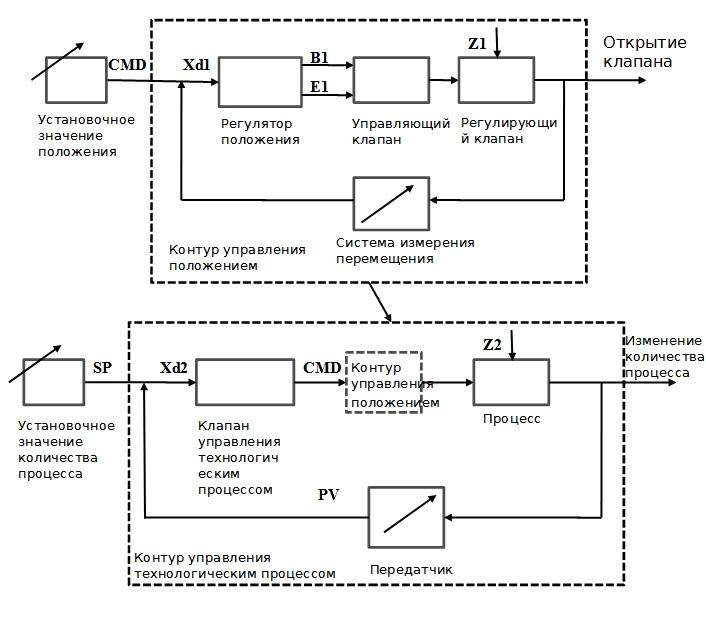

С функцией управления технологическим процессом（1601）
Без функции управления технологическим процессом (Profibus-DP)（1602）
Без сигнала обратной связи（N）
Сигнал обратной связи 4-20м?。?span>Y）
Одинарного действия（S）
Двойного действия（D）
Линейный 5-25 мм（С2）
Линейный 25-50 мм（С3）
Поворотный 90°（С4）
17 L/min（Q1 ）
58 L/min（Q2 ）
G1/4（T1 ）
M16 * 1（T2）
M22 * 1.5（T3）
M26 * 1.5（T4）
Отказоустойчивость（Система）
Сбой-зависание（Функция）
В параметре расхода воздуха предлагается использовать код Q1 для привода с внутренним диаметром газовой камеры 40-100 мм, код Q2 предлагается для привода с внутренним диаметром газовой камеры 125-160 мм. Код Q2 используется только для привода одностороннего действия и только в режиме замораживания при отключении питания. Значения расхода воздуха для кодов Q1 и Q2 приведены при условии входного давления 0,6Мпа.
В опции максимального хода клапана диапазон приводов для кодов 4 составляет от 50 до 125. Для других типов приводов, пожалуйста, проконсультируйтесь с нашей компанией. Нет необходимости выбирать тип резьбы для кода S4.
Состояние выключения питания для опции однократного действия по умолчанию является безопасным.

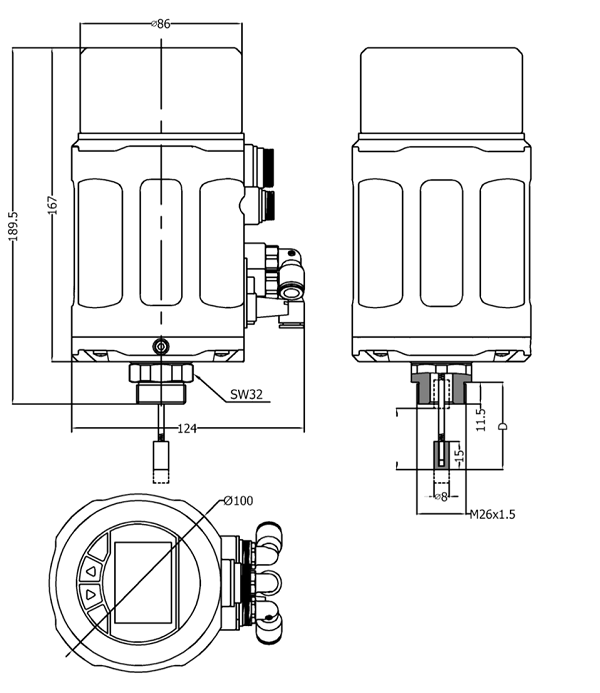

Технические данные
|
Материал |
PC, SI, PA6-GF30, SS304 |
|
Источник энергии |
24V DC±10% |
|

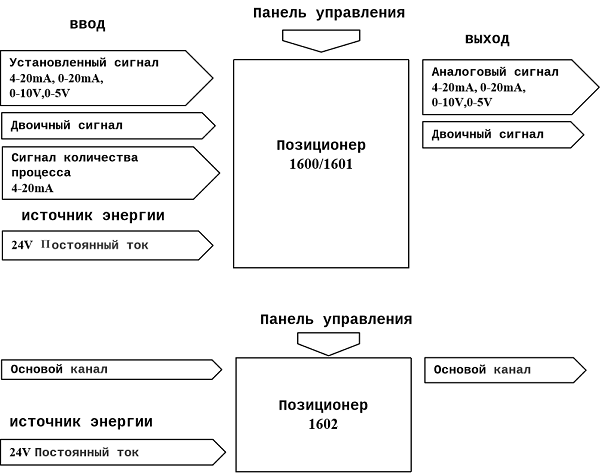

Входной сигнал (1600/1601) |
0/4 - 20mA or 0 - 5/10 V |
|
Установите входное сопротивление сигнала (1600/1601)
|
240Ω at 0/4-20mA 21KΩ at 0-5/10V |
|
Сжатый воздух Степень детализации Плотность частиц Точка конденсации Концентрация консистентной смазки
|
Уровень размера и плотности твердых частиц 3 Уровень точки росы 3 Уровень содержания масла 3
|
|
Температура окружающей среды |
0-60°C |
|
Пневматический соединитель |
Штекерный соединитель для шланга диаметром 1/4 дюйма (внутренний диаметр 6 мм) |
|
Электрический быстроразъемный соединитель |
M12 3-pins B-coded(cable ? 4-6mm) M12 4-pins D-coded(cable ? 4-6mm) M12 5-pins A-coded(cable? 4-6mm) |
|
Давление источника воздуха |
3-7 бар, конкретное значение зависит от привода |
|
Выходной поток газа |
17 L/min (Входное давление составляет 0.6Mpa)
58 L/min (Входное давление составляет 0.6Mpa, только однократного действия)
|
|
Диапазон регулирования хода клапана |
Прямой ход 5-50 мм
Угол хода 90°
|
|
Способ установки |
Обычно устанавливается в верхней части привода и соединяется с ним резьбой |
|
Уровень защиты |
IP66 |
|
Потребляемая мощность |
<5W |

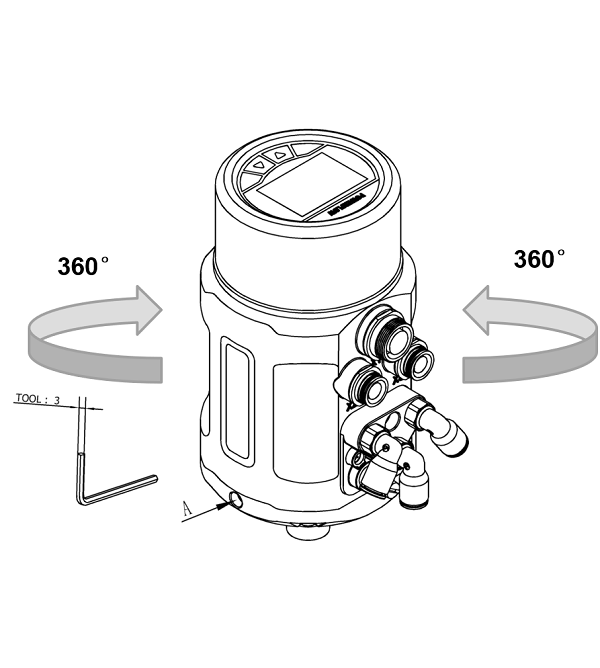

Угол можно регулировать в зависимости от положения клапана. Если необходимо отрегулировать угол сопряжения, сначала ослабьте винт с шестигранной головкой на месте A. Затем отрегулируйте угол по часовой стрелке или против часовой стрелки в диапазоне 360°. После регулировки угла зафиксируйте угол с помощью шестигранного винта.

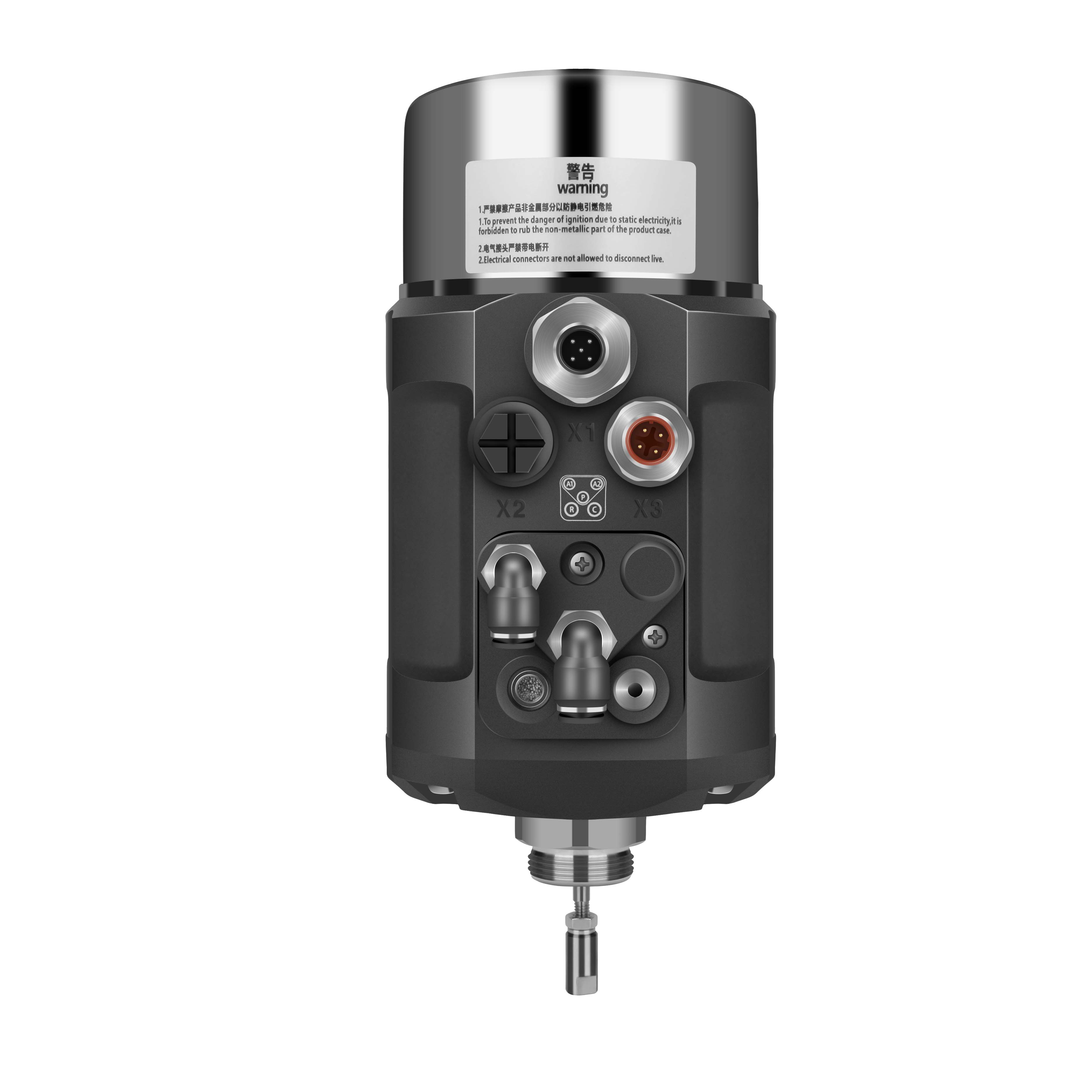

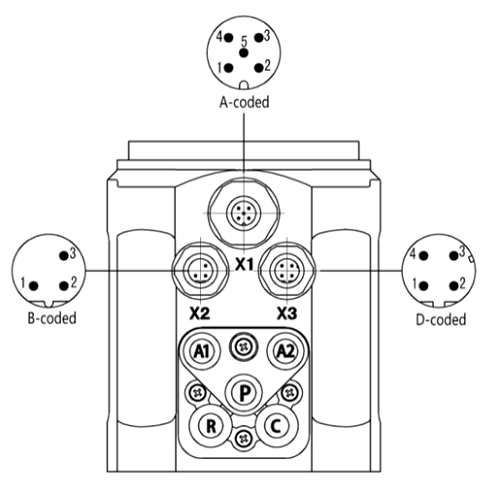

X2 (1601)
Вход передатчика +
+24 V
Выходной сигнал передатчика
4-20 mA
Передатчик GND
GND
0/4–20mA или 0–5/10 V
X1 (1600/1601)
Выход аналогового сигнала +
0/4–20mA or 0–5/10V
Выход двоичного сигнала 1
0/24 V
Выход двоичного сигнала 2
0/24 V
Ввод двоичного сигнала +
0-3V =”0”，15-30V =“1”
Общий сигнал GND
GND
X1 (1602)
Источник питания шины +5 В
/
B Инвертирующий выход драйвера/вход приемника
/
A Неинвертирующий выход драйвера/вход приемника
/
DE
Драйвер включает вывод состояния
/
Шина GND
/
| P | Вход подачи воздуха (встроенный фильтр, размер фильтра 5 μm) | |
| R |
Отвод воздуха |
|
| C |
Обратный клапан |
|
|
A1 |
Контрольный воздуховыпуск 1 |
|
| A2 |
Контрольный воздуховыпуск 2 |
|
