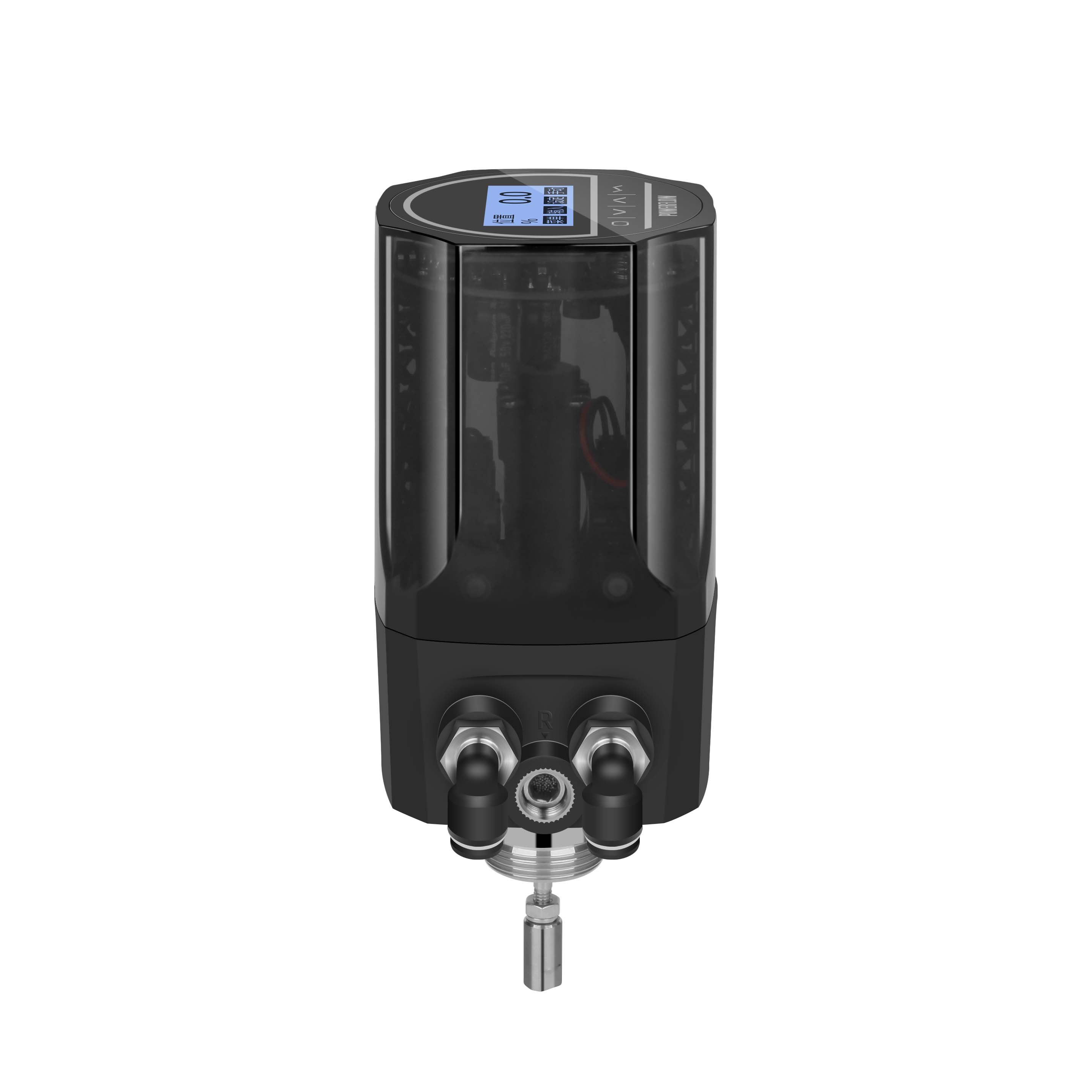

Позиционер серии 1880S - это компактный контроллер для встроенных пневматических регулирующих клапанов.
Продукт прост в эксплуатации и обладает широкими программными функциями.

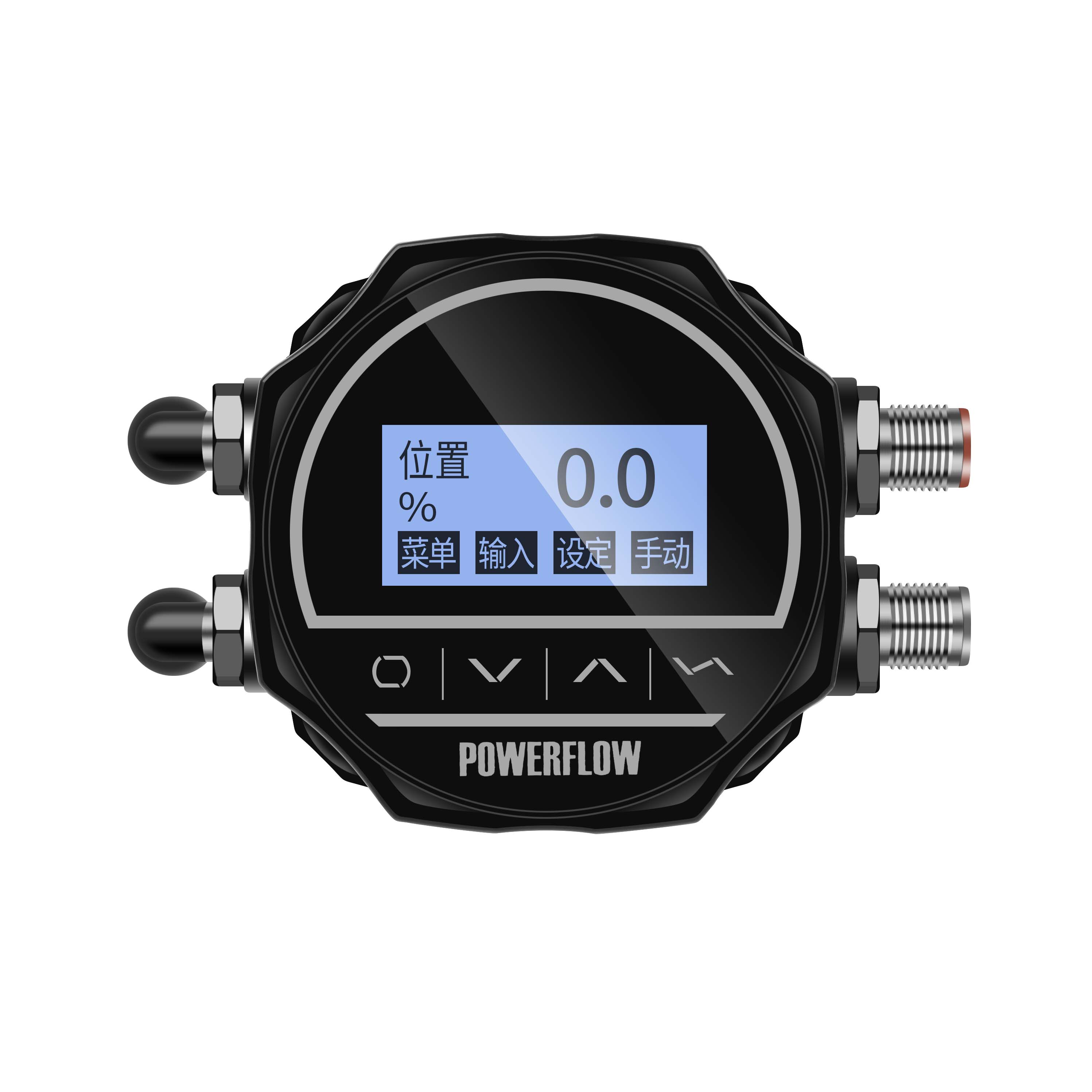

Им можно легко управлять с помощью OLED-дисплея и клавиатуры.

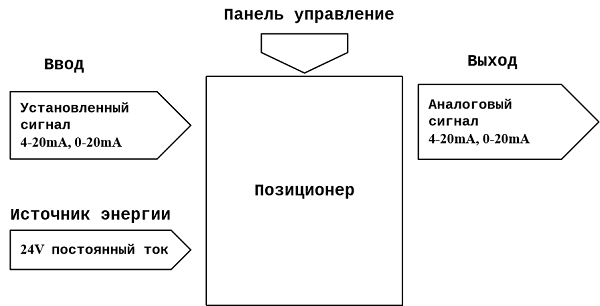

Позиционер быстро и точно регулирует положение клапана, определяя сигнал датчика положения.
Без сигнала обратной связи（N）
Сигнал обратной связи 4-20мА（Y）
G1/4（T1）
M16 * 1（T2）
M22 * 1.5（T3）
M26 * 1.5（T4）

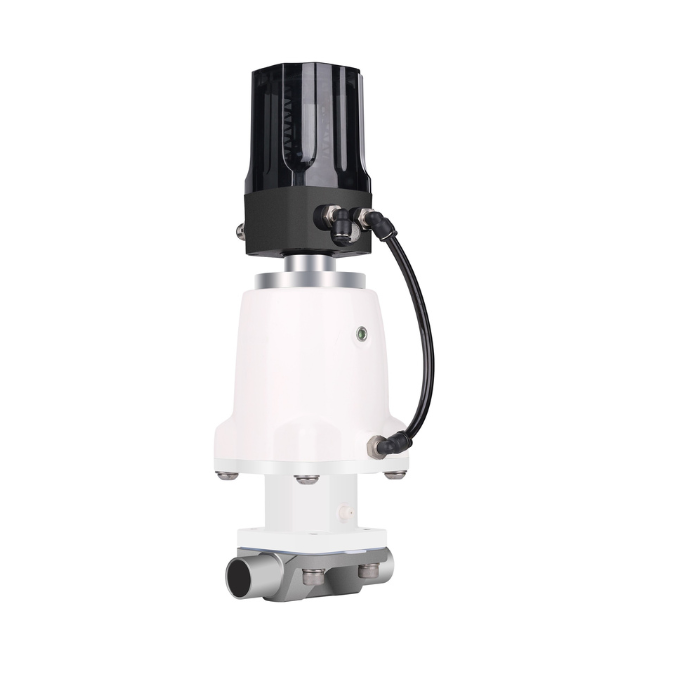

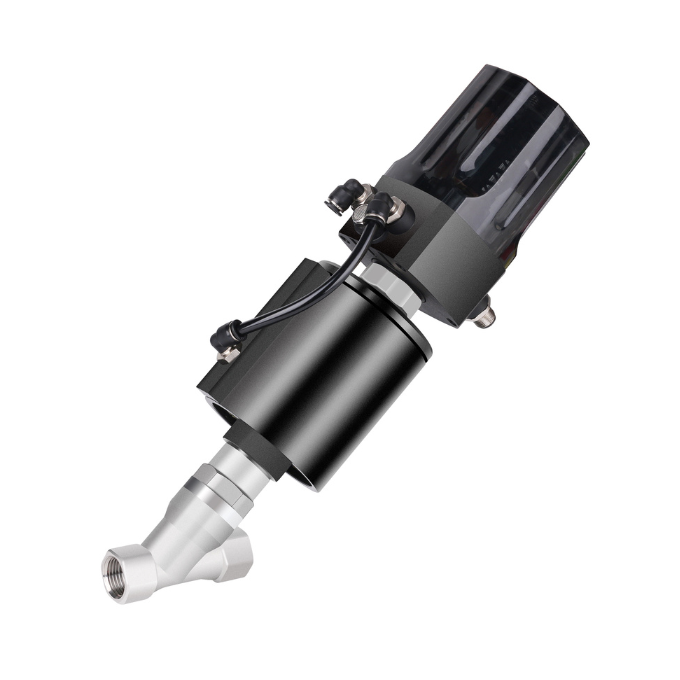

Изделие используется только для привода линейного типа одностороннего действия. Рекомендуется использовать привод с внутренним диаметром газовой камеры 40-100 мм.
Технические данные
|
Материал |
PC, SI, PA6-GF30 |
|
Источник энергии |
24V DC ±10% |
|
Входной сигнал |
4 – 20 mA |
|
Установите входное сопротивление сигнала |
120Ω |
|
Сжатый воздух Степень детализации Плотность частиц Точка конденсации Концентрация консистентной масло
|
Нейтральный газ Соответствующий требованиям DIN ISO 8573-1 Уровня размера и плотность твердых частиц 3 Уровень точки росы 3 Уровень содержания масла 3
|
|
Температура окружающей среды |
0-60°C |
|
Пневматический соединитель |
Штекерный соединитель для шланга диаметром 1/4 дюйма (внутренний диаметр Φ6 мм)
|
|

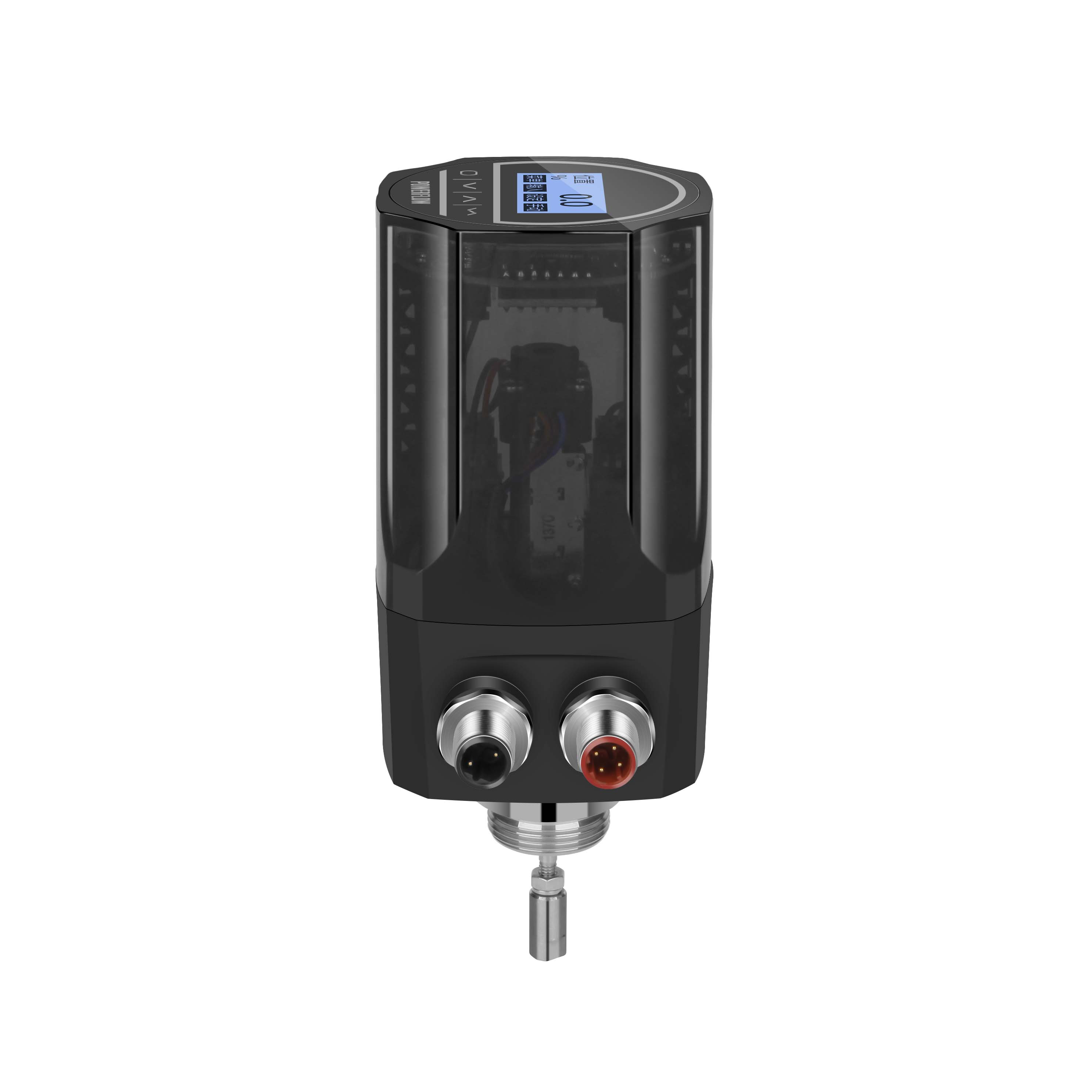

Электрический быстроразъемный соединитель |
M12 2-pins B-coded(cable ? 4-6mm) M12 4-pins D-coded(cable ? 4-6mm) |
|
Давление источника воздуха |
3-7 бар, конкретное значение зависит от привода |
|
Выходной поток газа |
17 л/мин (входное давление 0,6МПа) |
|
Диапазон регулирования хода клапана |
Прямой ход 5-30 мм |
|
Способ установки |
Обычно устанавливается в верхней части привода и соединяется с ним резьбой |
|
Уровень защиты |
IP66 |
|
Потребляемая мощность |
<5W |
Угол можно регулировать в зависимости от положения клапана. Если необходимо отрегулировать угол сопряжения, поверните корпус по часовой стрелке или против часовой стрелки в диапазоне 360°.
| P |
Вход подачи воздуха (встроенный фильтр, размер фильтра 5 мкм) |
|
| R |
Отвод воздуха |
|
| A |
Контрольный выпуск воздуха |
|
