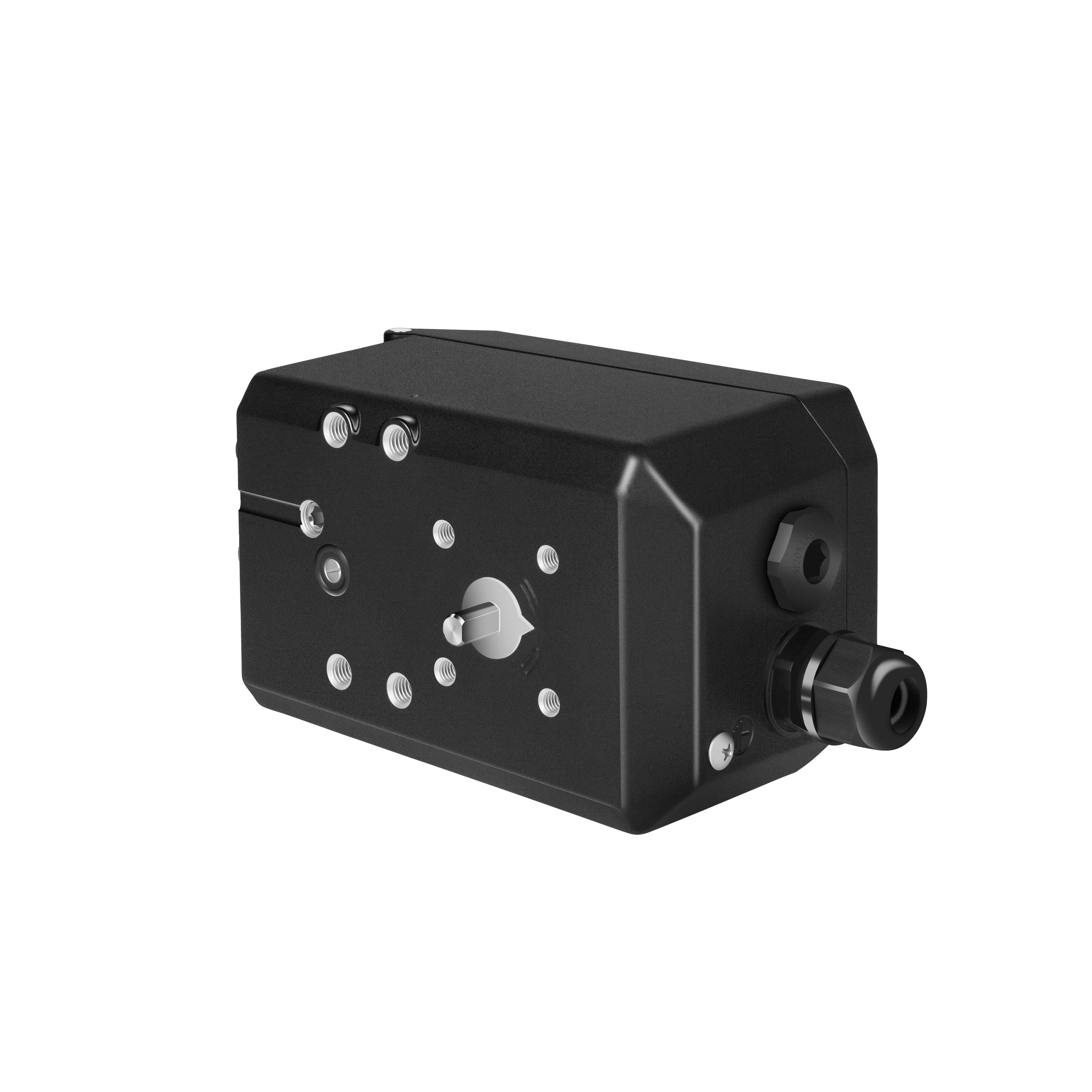

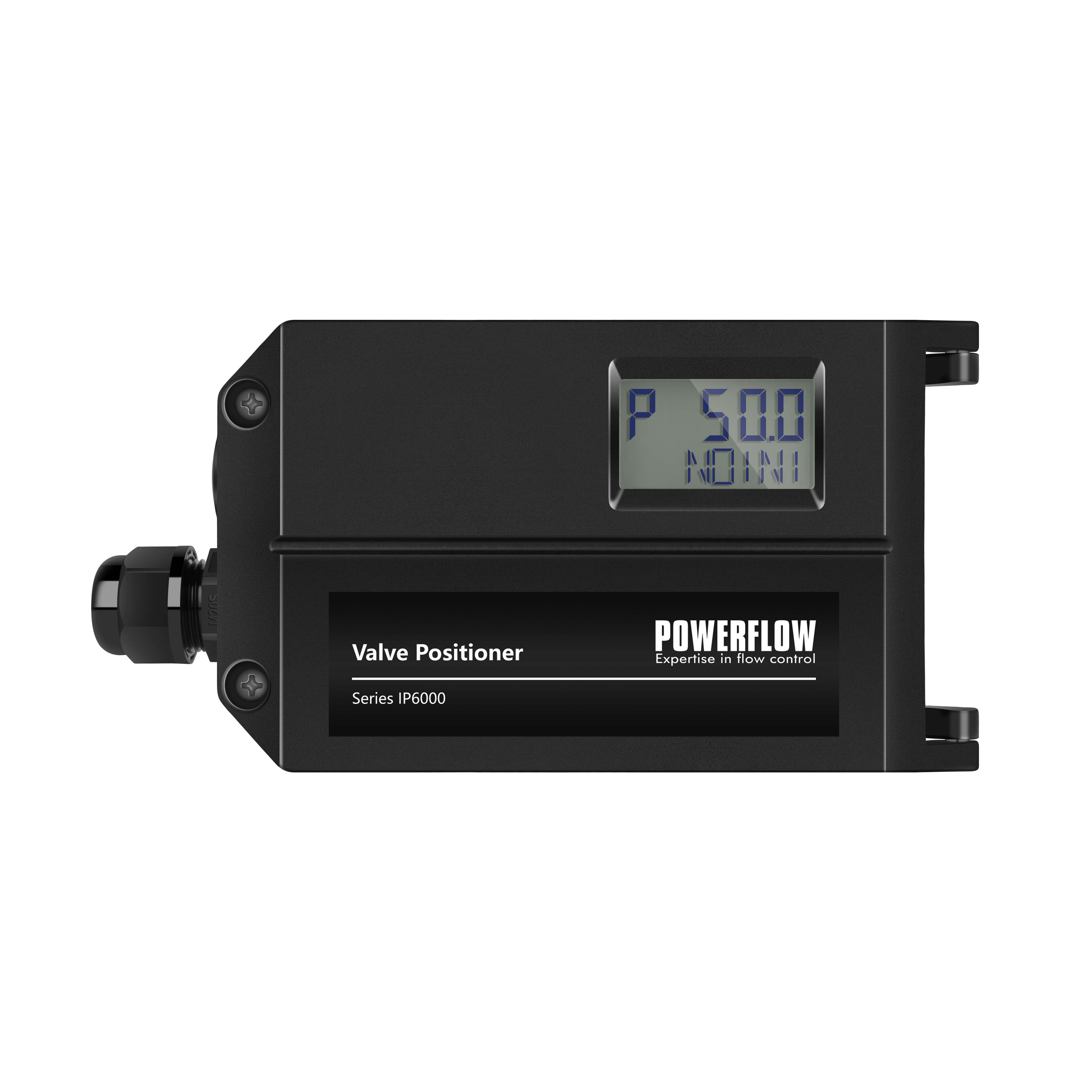

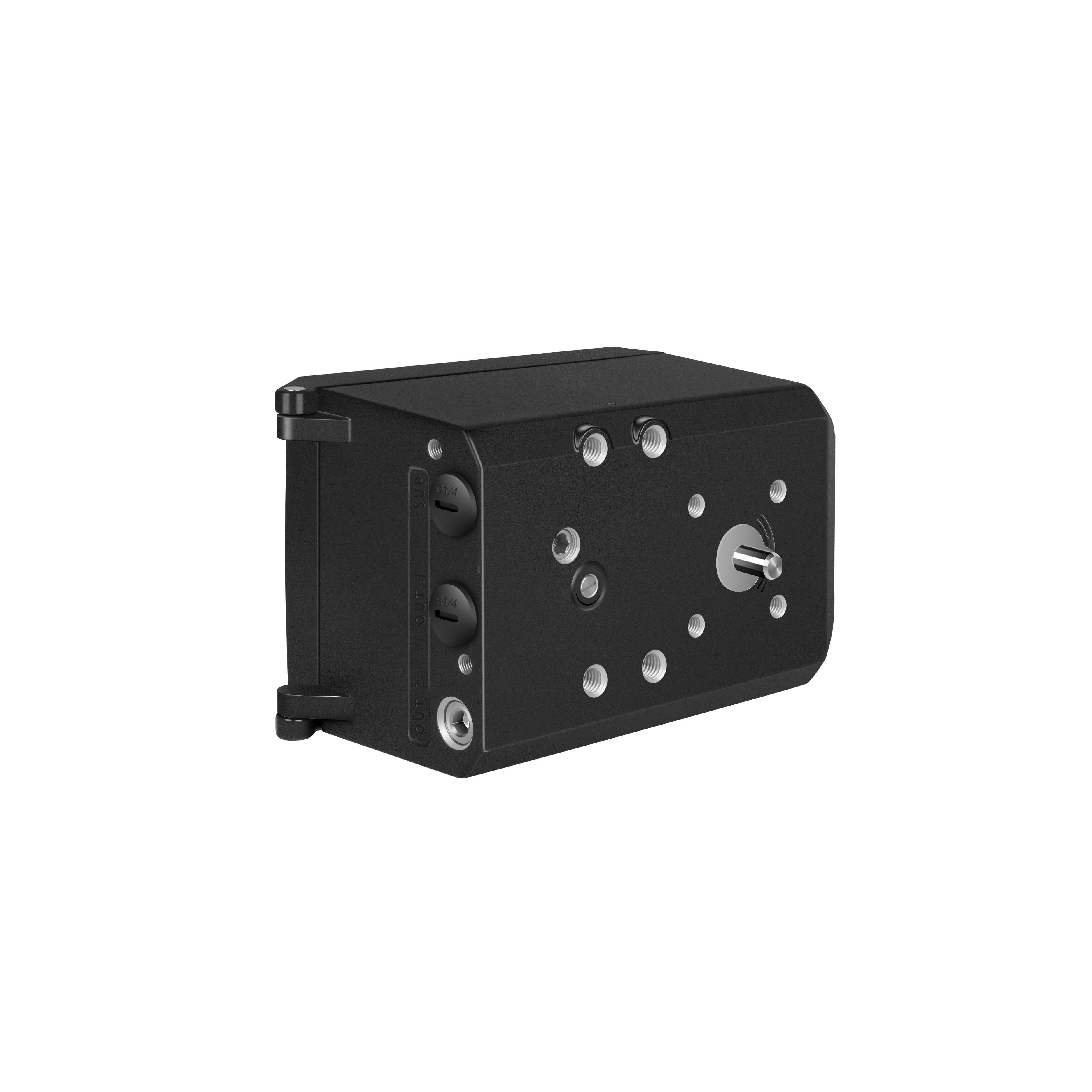

Позиционер серии IP6000 устанавливается на пневматические приводы.

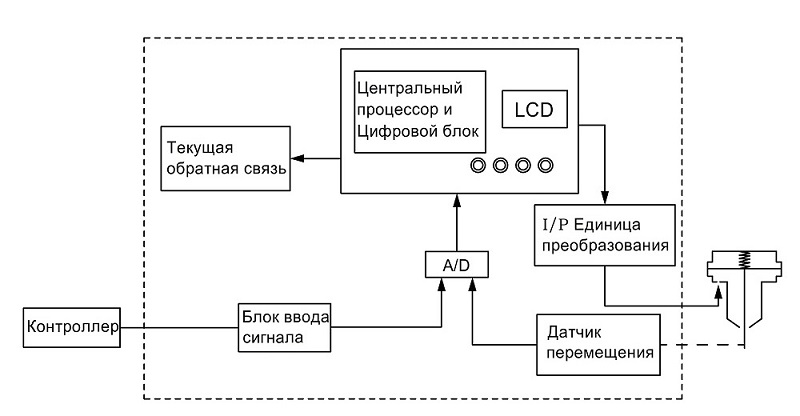

Он используется для управления впуском и выпуском воздуха пневматическими приводами для приведения положения клапана к заданному значению путем вычисления как данных по сигналу постоянного тока 4-20 мА, так и положения обратной связи.

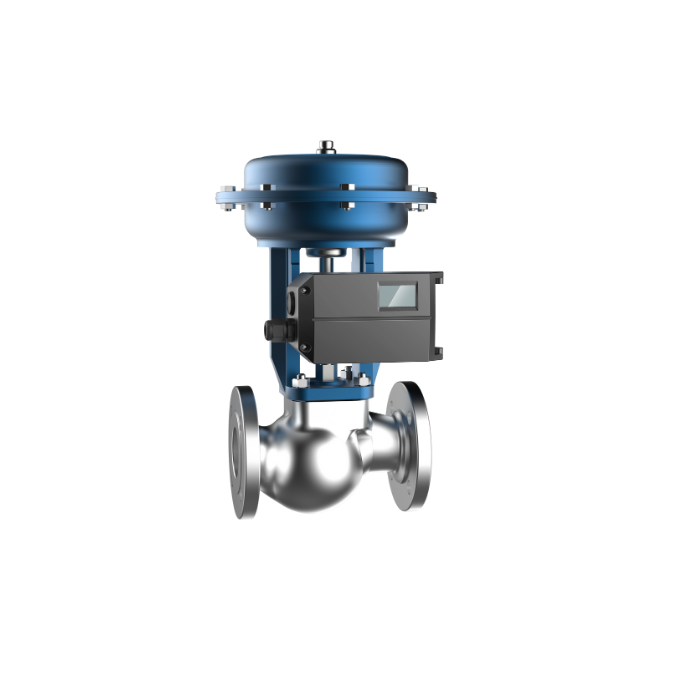

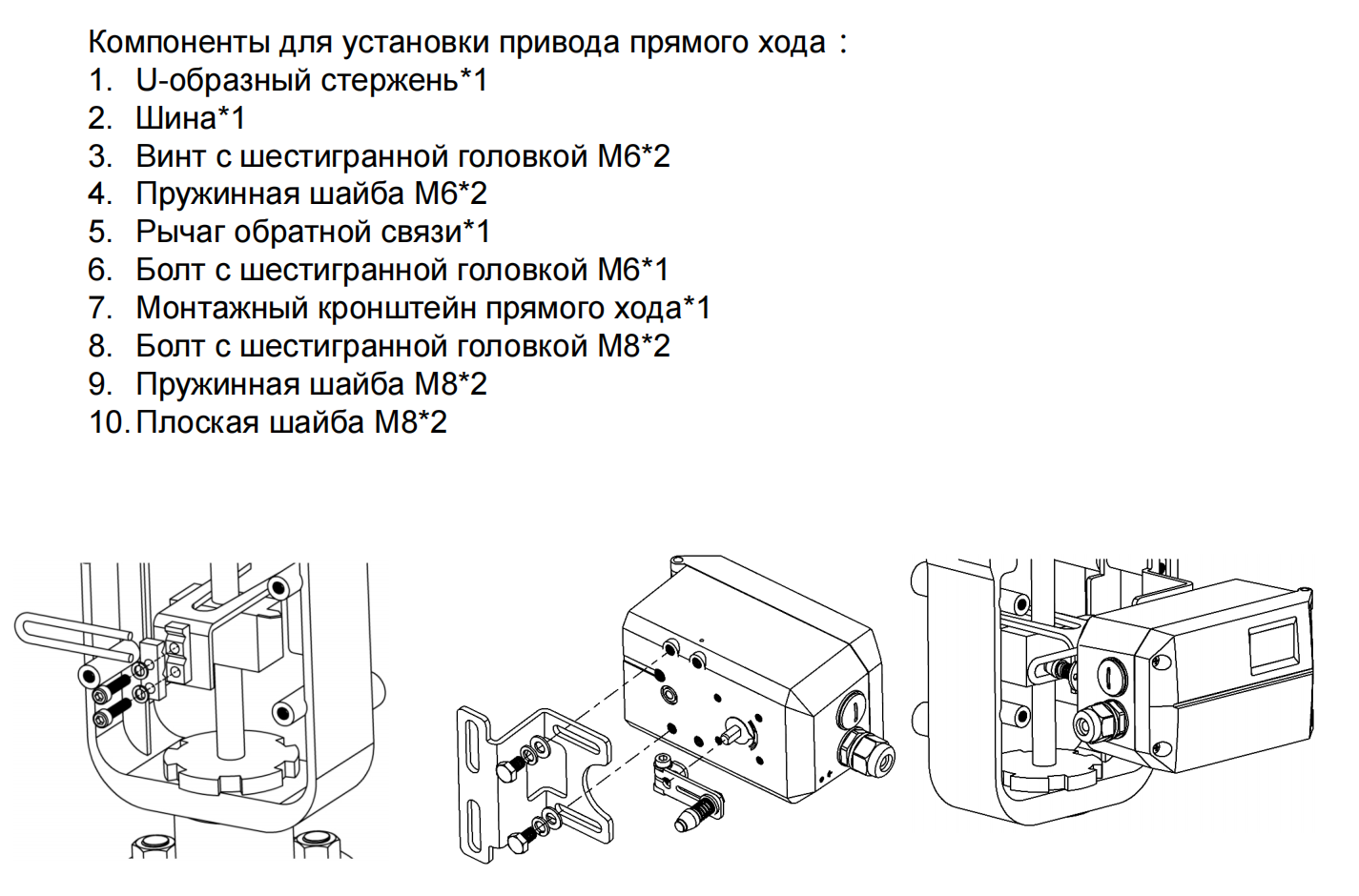

Обычный линейный（L）

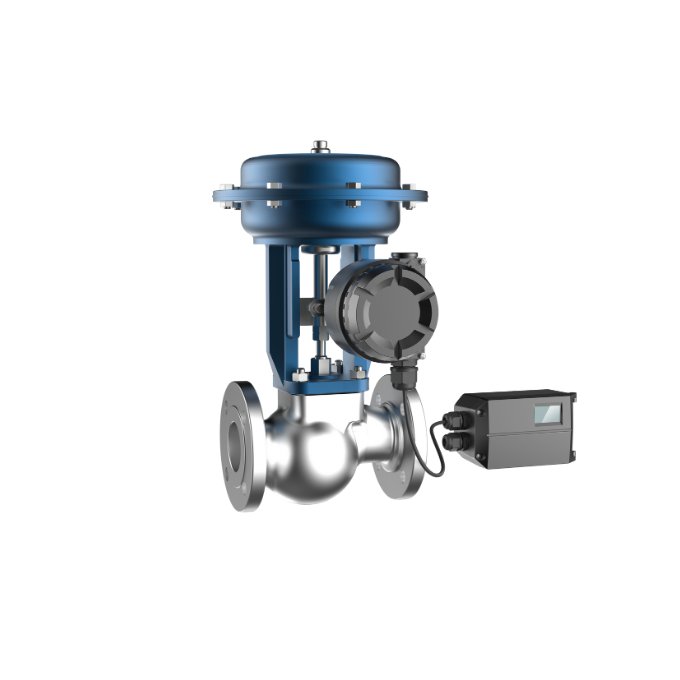

Дистанционный линейный*（F）

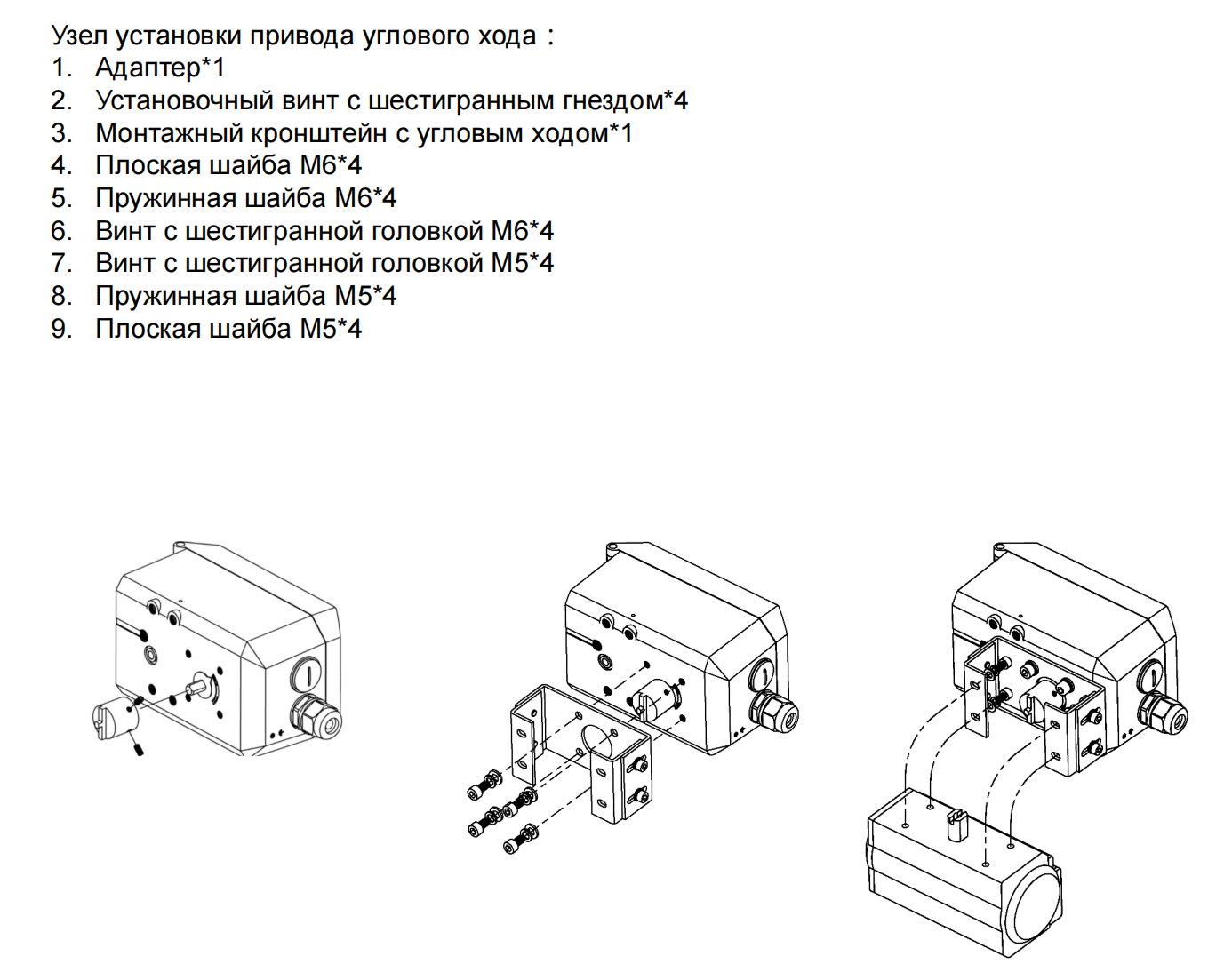

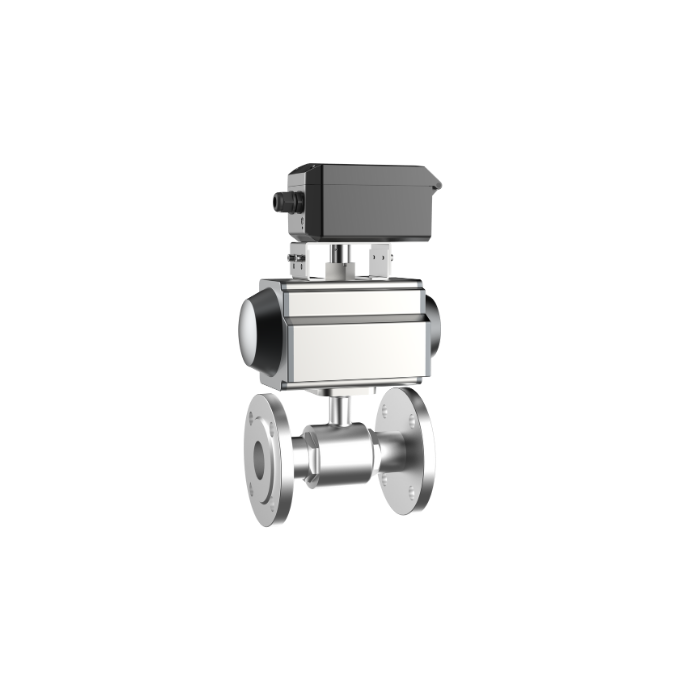

Обычный поворотный（R）

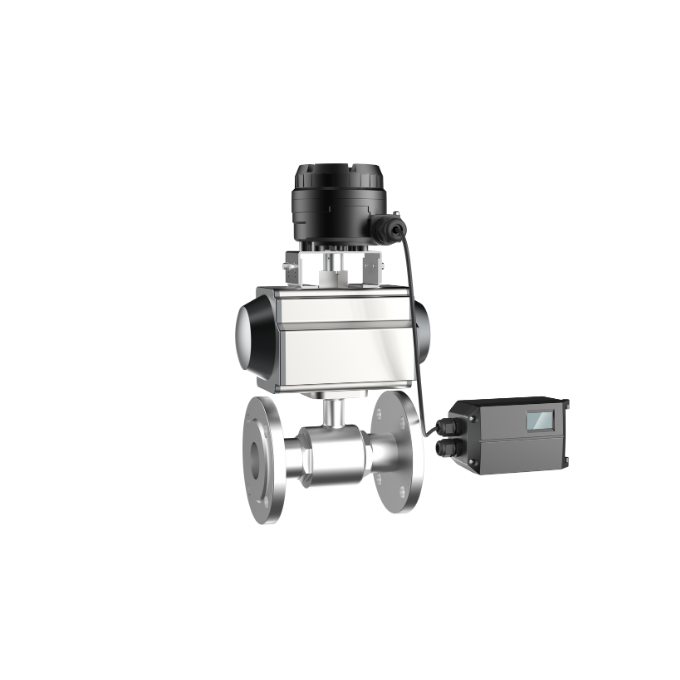

Дистанционный поворотный*（FR）
Раздельный*（S）
Однократного действия（S）
Двойного действия（D）
Взрывозащищенный（n）
Ex ia IIC T4/T6 Ga（ i）
Ex d IIC T6 Gb（d）
Не имеет（0）
Имеет（1）
Не имеет（0）
Имеет（1）
Не имеет（0）
Линейный（1）
Поворотный（2）
Не имеет（0）
Имеет（1）
Safe（S）
Freeze（F）
-20℃（N）
-40℃（L）
В параметрах типа установки опции, отмеченные * (FL, FR и S), не поддерживают взрывозащищенный вариант d (Ex d IIC T6 Gb).
* * отмеченные опции (отдельный тип) не поддерживают параметр минимальной температуры окружающей среды L (-40°).
Технические данные
|
Материал оболочки
|
Алюминиевый сплав |
|
Манометр в сборе |
Алюминий, анодированный
|
|
Входной сигнал |
Входное сопротивление : 120Ω
Предельное напряжение : 28V
|
|
Выходной сигнал
|
Feedback type: 2-wire 4~20mA signal, internal resistance 120Ω |
|
Протокол цифровой связи |
HART 7 |
|
Минимальный рабочий ток |
3.8mA |
|
Постоянный расход воздуха |
≤ 0.4 L/min |
|
Дальность перемещения |

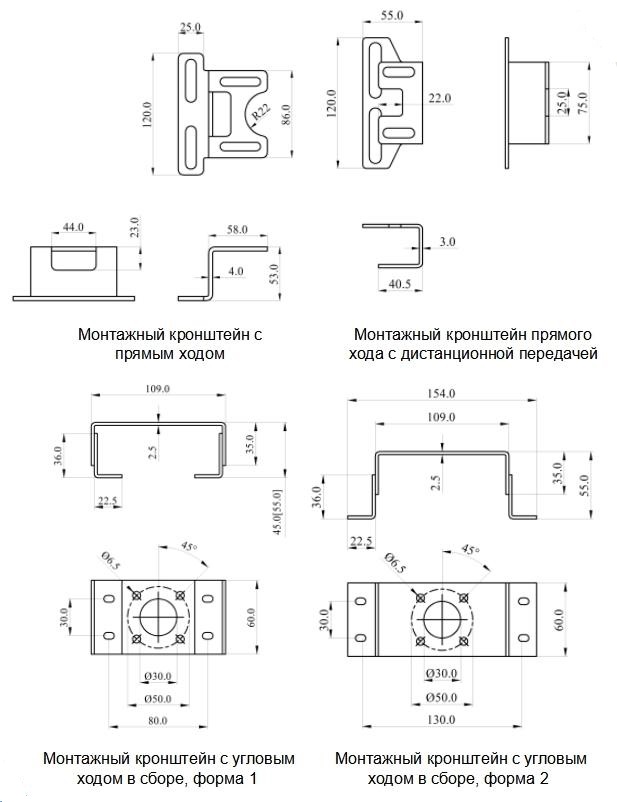

Обычный прямой ход：10~100mm Обычный угловой ход：30~100° Разделенный тип：5~25mm Дополнительный монтажный кронштейн：Жесткое соединение или мягкое соединение Примечание: Дальность хода у дистанционного типа передачи такая же, как и у обычного типа
|
|
Пневматические данные |
Качество воздуха соответствует стандарту ISO 8573-1 Давление: 1,4 ~7 бар (20,3 ~101,5 фунтов на квадратный дюйм) Размер и плотность твердых частиц: Уровень 3 Точка росы под давлением: Уровень 3 (минимум на 20 К (36°F) ниже температуры окружающей среды) Содержание масла: Сорт 3
|
|
Антивибрационный |
0,15 мм, 10 Гц-60 Гц, 20 циклов/ось 20 м/с2, 60 Гц-500 Гц, 20 циклов/ось Рекомендуемый диапазон для непрерывной работы всего регулирующего клапана составляет ≤20 м/с2 без пикового резонанса.
|

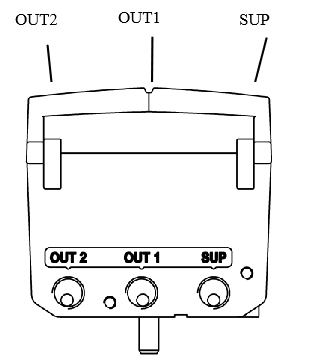

Вход для подачи воздуха
Контрольный воздуховыпуск 1
OUT2
Контрольный воздуховыпуск 2

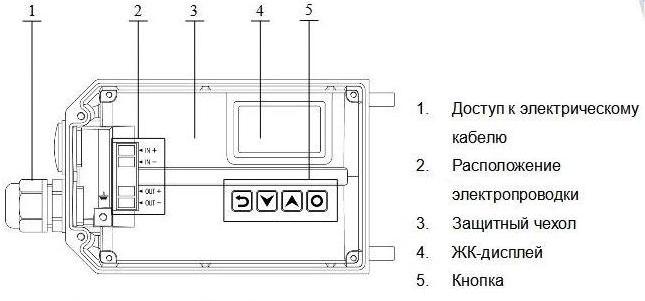

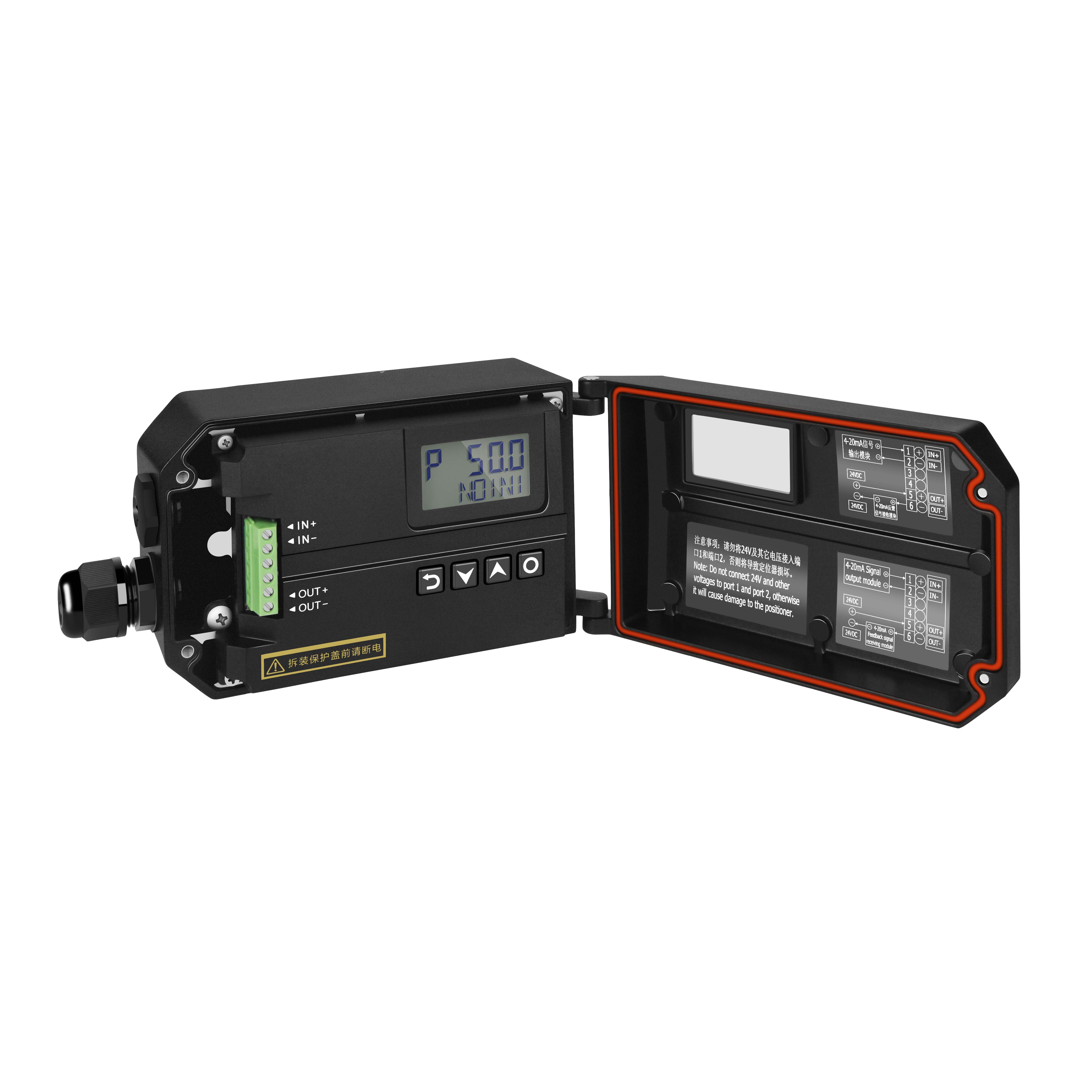

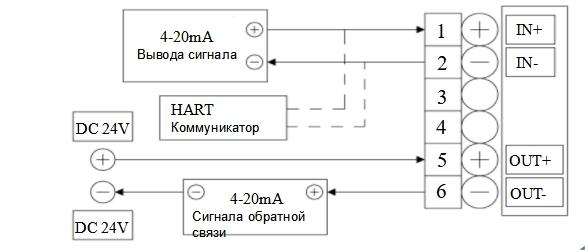

OUT+
OUT-
